Conseptfase

beste lezers,

afgelope week hebben we de conceptfase afgesloten. dit was de fase waarin we 2 integrale ideën die uit de morfologische kaart komen hebben uitgewerkt tot een haalbaar product. we hadden ons groepje in tweeën gedeeld en elk 2tal ging aan een ander integraal idee werken. Georgia en ik zijn aan de S-Golf gaan werken.

we hebben de idee-tekening erbij gepakt en gekeken naar welke deelproblemen we alemaal moesten uitwerken. daar hebben we een indeling in gemaakt. ook moest er een prijsschatting gedaan worden en een toetsing aan het PVE en PVW.
Hier zijn we aan gaan werken en dat bracht ons tot de volgende oplossingen:

Het Remsysteem (ik)

Het Stuursysteem (ik)

De Standaard I (giorgia)

De Standaard II (giorgia)

Het Kinderzitje (giorgia)

De Handvaten (giorgia)

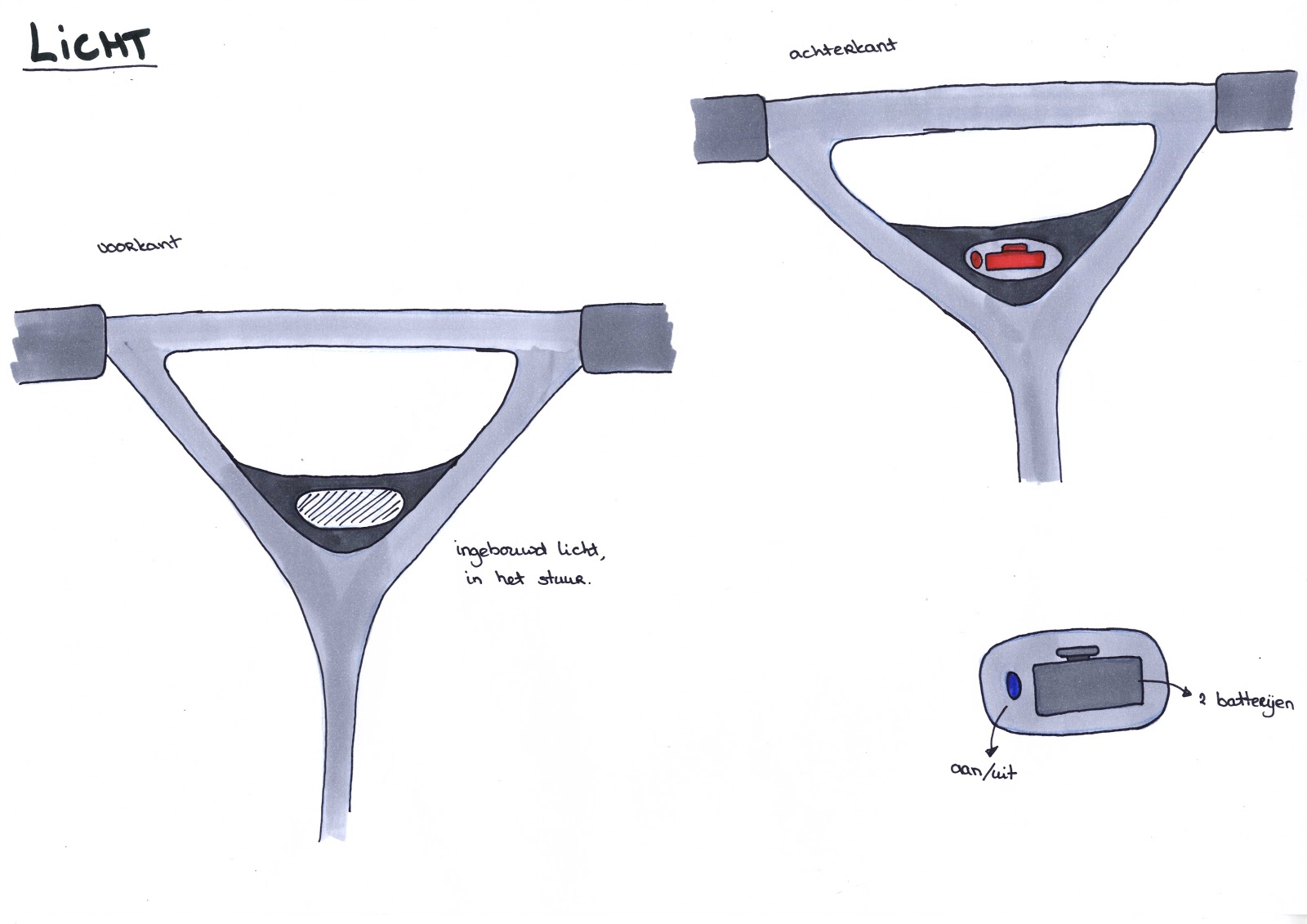

Het Licht (giorgia)

hierna moest er ook een VLS worden Gemaakt. hierin staat een schematische weergave van de step met alle krachten die erop werken.

Het VLS van de step in beweging

daarna hebben we de afmetingen afgewogen en berekend met behulp van DINED. we hebben veel gegevens van DINED gebruikt, zo hebben we de breedte van de handen opgezocht voor de breedte van de handvaten. en de breedte van de voetten, voor de breedte van de treeplank. en nog een aantal anderen.

Daarna hebben we ook bij deze tekening aangegeven van wat voor materialen de genoemde onderdelen zijn gemaakt.

De step met afmetingen en materialen

daarna heb ik nog een prijsschatting gedaan om een idee te krijgen van hoeveel het gaat kosten.
dit heb ik gedaan door de volgende dingen op te sommen.



de huidig prijs aluinium. bron

huidige kosten aluminium: €1,45/Kg



geschatte gewicht frame: 14 kg

kosten aluminium frame: 13X1,45 =€20,30

inkoop wielen: €50,-

inkoop remmen: €15,-

inkoop kinderzitje/ opbergruimte: €40,-

geschatte kosten productie (manuren): €10,- per uur.

geschatte tijd productie: 2uur.

kosten productie: 10X2 = €20,- per step

geschatte kosten totaal:€145,30

totale oplage: €145,30x200=€29060,-

we kwamen dus op een totaalbedrag van €29060,- dit vind ik zelf aan de dure kant, maar als de steppen goed verhuuren kan dat bedrag gemakkelijk terug verdiend worden.

Daarna Hebben we nog een modelletje gemaakt om de vorm aan te geven.
(een afbeelding volgt nog!)



Tot slot hebben we de S-Golf en de Mossel-Step aan het Programma van wensen getest. en kwamen tot de conclusie dat er niet echt een beste naar vooren kwam. we kwamen er zelf ook niet uit en daarom lietlen we de keuze over aan de opdrachtgevers.

tijdens de presentatie werd het duidelijk dat de opdrachtgevers ook niet één step beter vonden. zij stelden ons voor om de treeplank van de Mosselstep te integreren in het frame van de S-Golf. Hier zijn we dus mee bezig, en dat zullen we in de materialisatie fase terug zien komen.


Tijmen v. Geel
